C.3 準備目標 VMware 環境

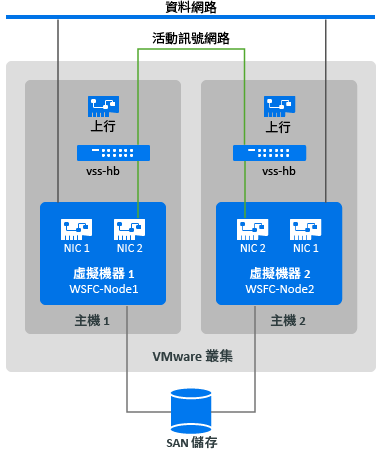

若要使用標準交換器建立活動訊號網路︰

1. 在要為 Windows 叢集建立目標虛擬機器所在的 VMware 主機上，建立一個 vSphere 標準交換器。

   1. 在 vSphere Web 用戶端導覽器中檢視 Hosts and Clusters (主機和叢集)，然後選取該主機。

   2. 在「Configure」(設定) 索引標籤上展開「Networking」(網路)，然後選取 Virtual Switches (虛擬交換器)。

   3. 在「Virtual Switches」(虛擬交換器) 下面，按一下 Add (新增) 圖示以新增交換器。

   4. 在「Add Networking」(新增網路) 精靈中，逐步設定新的 vSwitch。

      「Add Networking」(新增網路) 精靈頁面	描述
      連線類型	選取 Virtual Machine Port Group for a Standard Switch (標準交換器的虛擬機器連接埠群組)，然後按一下 Next (下一步)。
      Target device (目標裝置)	選取 New Standard Switch (新增標準交換器)，然後按一下 Next (下一步)。
      Create a standard switch (建立標準交換器)	為 Windows 叢集虛擬機器指定用於進行跨主機活動訊號通訊的主機介面卡，然後按一下 Next (下一步)。 如此即會建立一個上行鏈路，以允許在不同主機上的叢集虛擬機器之間進行通訊。
      Connection settings (連接設定)	為網路指定標籤，例如 vss-hb。 請確定在您要與 Windows 叢集中預先規劃的虛擬機器節點配合使用的所有主機節點上，使用相同的此網路標籤。
      Ready to complete (準備完成)	檢閱組態，然後按一下 Finish (完成)。

2. 為新建立的 vSwitch 建立虛擬機器連接埠群組。

   1. 在 vSphere Web 用戶端導覽器中檢視 Hosts and Clusters (主機和叢集)，然後選取該主機。

   2. 選取「Manage」(管理) 索引標籤 >「Networking」(網路) 索引標籤，然後選取 Virtual Switches (虛擬交換器)。

   3. 在「Virtual Switches」(虛擬交換器) 下面，按一下 Add (新增) 圖示將一個連接埠群組新增至新建立的 vSwitch。

   4. 在「Add Networking」(新增網路) 精靈中，逐步設定活動訊號網路的新連接埠群組。

      「Add Networking」(新增網路) 精靈頁面	描述
      連線類型	選取 Virtual Machine Port Group for a Standard Switch (標準交換器的虛擬機器連接埠群組)，然後按一下 Next (下一步)。
      Target device (目標裝置)	選取 Select an existing standard switch (選取現有的標準交換器) 選項圓鈕，按一下「Browse」(瀏覽)，選取建立的 vss-hb vSwitch，然後依序按一下 OK (確定) 和 Next (下一步)。
      Connection settings (連接設定)	為網路指定標籤，例如 heartbeat。 請確定在您要與 Windows 叢集中預先規劃的虛擬機器節點配合使用的所有主機節點上，使用相同的名稱。
      Ready to complete (準備完成)	檢閱組態，然後按一下 Finish (完成)。

3. 在「Network」(網路) 檢視窗中，展開主機所在的位置。您將會看到 vss-hb 交換器對應的項目、交換器的上行鏈路容器，以及虛擬機器連接埠群組 (heartbeat)。

4. 針對第二部主機重複上述步驟，以使用相同的名稱建立標準交換器和虛擬機器連接埠群組。

5. 繼續執行在 VMware 叢集中的不同主機上建立目標虛擬機器。

若要使用標準交換器建立活動訊號網路︰

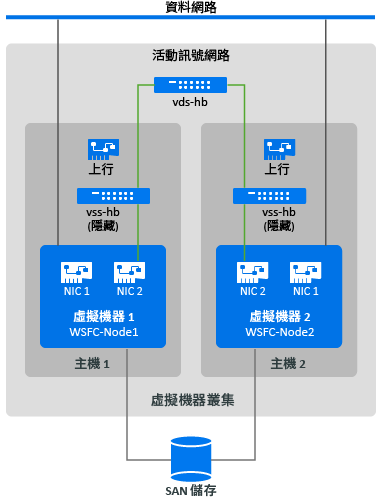

1. 在要為 Windows 叢集建立的目標虛擬機器所在的 VMware 叢集上，建立一個 vSphere 分散式交換器。

   1. 在 vSphere Web 用戶端導覽器中，檢視 Hosts and Clusters (主機和叢集)。

   2. 以滑鼠右鍵按一下 VMware 叢集，然後選取 Distributed Switch (分散式交換器) > New Distributed Switch (新增分散式交換器)。

   3. 在「New Distributed Switch」(新增分散式交換器) 精靈中，逐步設定新的分散式交換器。

      「New Distributed Switch」(新增分散式交換器) 精靈頁面	描述
      Name and Location (名稱和位置)	為交換器指定名稱，例如 vds-hb。 指定所選取父叢集的位置。 按下一步。
      Version (版本)	指定要使用的 VDS 版本，例如「Distributed Switch 6.5.0」(分散式交換器 6.5.0)，然後按一下 Next (下一步)。 選擇與 VMware 叢集的成員主機上執行的 ESXi 版本相容的最新可用版本。
      Edit Settings (編輯設定)	Number of uplink ports (上行鏈路連接埠數目)︰ 1 每台成員主機都必須擁有一個與上行鏈路關聯的可用實體介面卡。您需要新增主機，並選取每部主機稍後要使用的介面卡。 Network I/O control (網路 I/O 控制)︰ 已啟用 Default port group (預設連接埠群組)︰ 選取 Create a default port group setting (建立預設連接埠群組設定)。 Port group name (連接埠群組名稱)︰ heartbeat 按下一步。
      Ready to complete (準備完成)	選取 Automatically create a default port group (自動建立預設連接埠群組)。 檢閱組態。 按一下 Finish (完成)。

2. 在「Network」(網路) 檢視窗中，展開叢集所在的位置。您將會看到 vds-hb 交換器對應的項目、交換器的上行鏈路容器，以及分散式虛擬連接埠群組 (heartbeat)。

3. 將主機新增至 vds-hb 交換器。

   1. 在「Network」(網路) 檢視窗中，以滑鼠右鍵按一下 vds-hb 交換器，選取 Add and Manage Hosts (新增和管理主機)，然後繼續執行精靈中的步驟。

      「Add and Manage Hosts」(新增和管理主機) 精靈頁面	描述
      任務	選取 Add Hosts (新增主機)，然後按一下 Next (下一步)。
      Hosts (主機)	按一下 New Hosts (+) (新增主機 (+)) 圖示，然後選取要新增至此交換器的主機 (HOST1 和 HOST2)。 在頁面底部，取消選取 Configure identical network settings on multiple hosts (template mode) (在多部主機上設定相同的網路設定 (範本模式))。 使用此選項可以指定要在每部主機上使用的可用介面卡。在每部主機上，上行鏈路的介面卡號碼可以不同。 按下一步。
      Network adapter tasks (網路卡任務)	選取 Manage physical adapters (管理實體介面卡)。 取消選取可能已選取的其他任何介面卡任務。 按下一步。
      Physical network adapters (實體網路卡)	對於目標虛擬機器的每部主機，選取用於上行鏈路的可用實體介面卡，然後按一下 Next (下一步)。
      Analyze impact (分析影響)	每部主機上的組態狀態應為 No Impact (無影響)。
      Ready to complete (準備完成)	檢閱組態，然後按一下 Finish (完成)。

4. 在 vSphere Web 用戶端導覽器中選取 vds-hb 交換器，然後按一下 Hosts (主機) 索引標籤。此時會顯示連接埠群組的成員主機清單。

5. 繼續執行在 VMware 叢集中的不同主機上建立目標虛擬機器。

若要在 VM1 上設定 RDM 磁碟︰

1. 登入 vSphere Web 用戶端。

2. 啟動 Host and Clusters (主機和叢集) 檢視窗，以在用戶端中顯示庫存物件。

3. 以滑鼠右鍵按一下 VM1 並選取 Edit Settings (編輯設定)，然後為共用磁碟設定一個 SCSI 控制器，以供其在 VM1 節點上使用︰

   新增裝置選項	描述
   SCSI Controller (SCSI 控制器)	在「Virtual Hardware」(虛擬硬體) 索引標籤中選取 SCSI Controller (SCSI 控制器)，然後按一下 Add (新增)。 SCSI Bus Sharing (SCSI 匯流排共用)︰ 實體 類型︰ LSI Logic SAS (LSI 邏輯 SAS) 按一下 OK (確定) 建立新的 SCSI 控制器。

   在 VM1 上建立的每個 RDM 共用磁碟都應使用此 SCSI 控制器。

4. 以滑鼠右鍵按一下 VM1 並選取 Edit Settings (編輯設定)，然後建立並設定一個 RDM 共用磁碟，供 Windows 叢集的所有虛擬機器節點使用︰

   新增裝置選項	描述
   RDM Disk (RDM 磁碟)	在「Virtual Hardware」(虛擬硬體) 索引標籤中選取 RDM Disk (RDM 磁碟)，然後按一下 Add (新增)。 選取您為 RDM 共用磁碟建立的 LUN。例如，選取「LUN for Quorum Disk」(仲裁磁碟的 LUN)。 按一下 OK (確定) 建立新的 RDM 磁碟。
   Properties for the new RDM disk (新 RDM 磁碟的內容)	指定對應檔案的儲存位置。預設已選取 Store with Virtual Machine (使用虛擬機器儲存) 選項。 確定 Compatibility Mode (相容模式) 設定為 Physical (實體)。 確定 Sharing (共用) 設定為 Unspecified (未指定)。 按一下確定。

5. 在新 RDM 磁碟的內容中，將 Virtual device node (虛擬裝置節點) 設定為 SCSI Controller 1 (SCSI 控制器 1) (即在步驟 3 中新建的控制器)。

6. 重複步驟 4 和步驟 5，為您針對目標 Windows 叢集建立的每個 LUN 新增一個 RDM 磁碟。

7. 繼續執行在虛擬目標 VM2 上。

若要在目標 VM2 上指定 RDM 共用磁碟︰

1. 登入 vSphere Web 用戶端。

2. 啟動 Host and Clusters (主機和叢集) 檢視窗，以在用戶端中顯示庫存物件。

3. 以滑鼠右鍵按一下 VM2 並選取 Edit Settings (編輯設定)，然後為共用磁碟設定一個 SCSI 控制器，以供其在 VM2 節點上使用︰

   新增裝置選項	描述
   SCSI Controller (SCSI 控制器)	在「Virtual Hardware」(虛擬硬體) 索引標籤中選取 SCSI Controller (SCSI 控制器)，然後按一下 Add (新增)。 SCSI Bus Sharing (SCSI 匯流排共用)︰ 實體 類型︰ LSI Logic SAS (LSI 邏輯 SAS) 按一下 OK (確定) 建立新的 SCSI 控制器。

   在 VM2 上建立的每個 RDM 共用磁碟都應使用此 SCSI 控制器。

4. 以滑鼠右鍵按一下 VM2 並選取 Edit Settings (編輯設定)，然後依照 VM1 上的相同建立順序建立一個 RDM 磁碟。

   新增裝置選項	描述
   Existing Hard Disk (現有硬碟)	在「Virtual Hardware」(虛擬硬體) 索引標籤中選取 Existing Hard Disk (現有硬碟)，然後按一下 Add (新增)。 瀏覽並選取為 VM1 上的相應 RDM 磁碟建立的 LUN。 按一下 OK (確定)，在 VM2 上建立新的 RDM 磁碟。

5. 在新 RDM 磁碟的內容中，將 Virtual device node (虛擬裝置節點) 設定為 SCSI Controller 1 (SCSI 控制器 1) (即在步驟 3 中新建的控制器)。

6. 重複步驟 4 和步驟 5，為您在目標 Windows 叢集的 VM1 上所建立的每個 RDM 共用磁碟新增一個 RDM 磁碟。

7. 繼續執行節 C.3.5, 為活動訊號和資料網路設定虛擬機器 NIC。
