C.3 准备目标 VMware 环境

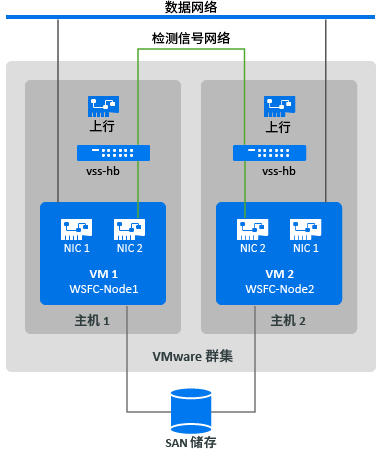

要使用标准交换机创建检测信号网络，请执行以下操作：

1. 在要为 Windows 群集创建的目标 VM 所在的 VMware 主机上，创建一个 vSphere 标准交换机。

   1. 在 vSphere Web 客户端导航器中查看 Hosts and Clusters（主机和群集），然后选择该主机。

   2. 在“Configure”（配置）选项卡上展开“Networking”（网络），然后选择 Virtual Switches（虚拟交换机）。

   3. 在“Virtual Switches”（虚拟交换机）下面，单击 Add（添加）图标以添加新的交换机。

   4. 在“Add Networking”（添加网络）向导中，逐步配置新的 vSwitch。

      “Add Networking”（添加网络）向导页面	说明
      Connection type（连接类型）	选择 Virtual Machine Port Group for a Standard Switch（标准交换机的虚拟机端口组），然后单击 Next（下一步）。
      Target device（目标设备）	选择 New Standard Switch（新建标准交换机），然后单击 Next（下一步）。
      Create a standard switch（创建标准交换机）	为 Windows 群集 VM 指定用于进行跨主机检测信号通讯的主机适配器，然后单击 Next（下一步）。 这会创建一个上行链路，以允许在不同主机上的群集 VM 节点之间进行通讯。
      Connection settings（连接设置）	为网络指定标签，例如 vss-hb。 请确保在您要与 Windows 群集的预定 VM 节点搭配使用的所有主机节点上，使用相同的此网络标签。
      Ready to complete（准备完成）	检查配置，然后单击 Finish（完成）。

2. 为新建的 vSwitch 创建虚拟机端口组。

   1. 在 vSphere Web 客户端导航器中查看 Hosts and Clusters（主机和群集），然后选择该主机。

   2. 选择“Manage”（管理）选项卡 >“Networking”（网络）选项卡，然后选择 Virtual Switches（虚拟交换机）。

   3. 在“Virtual Switches”（虚拟交换机）下面，单击 Add（添加）图标将一个端口组添加到新建的 vSwitch。

   4. 在“Add Networking”（添加网络）向导中，逐步配置检测信号网络的新端口组。

      “Add Networking”（添加网络）向导页面	说明
      Connection type（连接类型）	选择 Virtual Machine Port Group for a Standard Switch（标准交换机的虚拟机端口组），然后单击 Next（下一步）。
      Target device（目标设备）	选中 Select an existing standard switch（选择现有的标准交换机）单选按钮，单击“Browse”（浏览），选择创建的 vss-hb vSwitch，然后依次单击 OK（确定）和 Next（下一步）。
      Connection settings（连接设置）	为网络指定标签，例如 heartbeat。 请确保在您要与 Windows 群集的预定 VM 节点搭配使用的所有主机节点上，使用相同的名称。
      Ready to complete（准备完成）	检查配置，然后单击 Finish（完成）。

3. 在“Network”（网络）视图中，展开主机所在的位置。您将会看到 vss-hb 交换机对应的项、交换机的上行链路容器，以及虚拟机端口组 (heartbeat)。

4. 针对第二台主机重复上述步骤，以使用相同的名称创建标准交换机和虚拟机端口组。

5. 继续执行步骤在 VMware 群集中的不同主机上创建目标 VM。

要使用标准交换机创建检测信号网络，请执行以下操作：

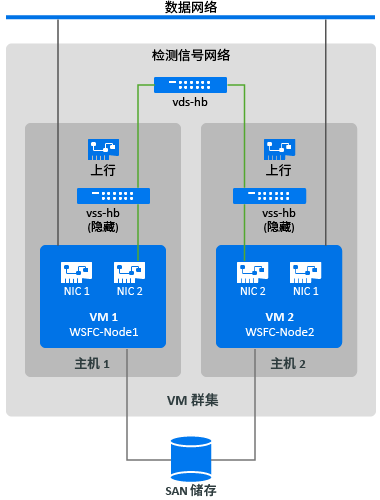

1. 在要为 Windows 群集创建的目标 VM 所在的 VMware 群集上，创建一个 vSphere 分布式交换机。

   1. 在 vSphere Web 客户端导航器中，查看 Hosts and Clusters（主机和群集）。

   2. 右键单击 VMware 群集，然后选择 Distributed Switch（分布式交换机）> New Distributed Switch（新建分布式交换机）。

   3. 在“New Distributed Switch”（新建分布式交换机）向导中，逐步配置新的分布式交换机。

      “New Distributed Switch”（新建分布式交换机）向导页面	说明
      Name and Location（名称和位置）	为交换机指定名称，例如 vds-hb。 指定已选择的父群集的位置。 单击 Next（下一步）。
      Version（版本）	指定要使用的 VDS 版本，例如“Distributed Switch 6.5.0”（分布式交换机 6.5.0），然后单击 Next（下一步）。 选择与 VMware 群集的成员主机上运行的 ESXi 版本兼容的最新可用版本。
      Edit Settings（编辑设置）	Number of uplink ports（上行链路端口数）： 1 每台成员主机必须有一个与上行链路关联的可用物理适配器。需要添加主机，并选择每台主机稍后要使用的适配器。 Network I/O control（网络 I/O 控制）： 启用 Default port group（默认端口组）： 选择 Create a default port group setting（创建默认端口组设置）。 Port group name（端口组名称）： heartbeat 单击 Next（下一步）。
      Ready to complete（准备完成）	选择 Automatically create a default port group（自动创建默认端口组）。 检查配置。 单击 Finish（完成）。

2. 在“Network”（网络）视图中，展开群集所在的位置。您将会看到 vds-hb 交换机对应的项、交换机的上行链路容器，以及分布式虚拟端口组 (heartbeat)。

3. 将主机添加到 vds-hb 交换机。

   1. 在“Network”（网络）视图中，右键单击 vds-hb 交换机，选择 Add and Manage Hosts（添加和管理主机），然后继续完成向导中的步骤。

      “Add and Manage Hosts”（添加和管理主机）向导页面	说明
      Task（任务）	选择 Add Hosts（添加主机），然后单击 Next（下一步）。
      Hosts（主机）	单击 New Hosts (+)（新建主机 (+)）图标，然后选择要添加到此交换机的主机（HOST1 和 HOST2）。 在页面底部，取消选择 Configure identical network settings on multiple hosts (template mode)（在多台主机上配置相同的网络设置（模板模式））。 使用此选项可以指定要在每台主机上使用的可用适配器。在每台主机上，上行链路的适配器编号可以不同。 单击 Next（下一步）。
      Network adapter tasks（网络适配器任务）	选择 Manage physical adapters（管理物理适配器）。 取消选择可能已选择的其他任何适配器任务。 单击 Next（下一步）。
      Physical network adapters（物理网络适配器）	对于目标 VM 的每台主机，选择用于上行链路的可用物理适配器，然后单击 Next（下一步）。
      Analyze impact（分析影响）	每台主机上的配置状态应为 No Impact（无影响）。
      Ready to complete（准备完成）	检查配置，然后单击 Finish（完成）。

4. 在 vSphere Web 客户端导航器中选择 vds-hb 交换机，然后单击 Hosts（主机）选项卡。此时会显示端口组的成员主机列表。

5. 继续执行步骤在 VMware 群集中的不同主机上创建目标 VM。

要在 VM1 上配置 RDM 磁盘，请执行以下操作：

1. 登录到 vSphere Web 客户端。

2. 起动 Host and Clusters（主机和群集）视图以在客户端中显示库存对象。

3. 右键单击 VM1 并选择 Edit Settings（编辑设置），然后为共享磁盘配置一个 SCSI 控制器，以供其在 VM1 节点上使用：

   新建设备选项	说明
   SCSI Controller（SCSI 控制器）	在“Virtual Hardware”（虚拟硬件）选项卡中选择 SCSI Controller（SCSI 控制器），然后单击 Add（添加）。 SCSI Bus Sharing（SCSI 总线共享）： Physical（物理） Type（类型）： LSI Logic SAS（LSI 逻辑 SAS） 单击 OK（确定）以创建新的 SCSI 控制器。

   在 VM1 上创建的每个 RDM 共享磁盘都应使用此 SCSI 控制器。

4. 右键单击 VM1 并选择 Edit Settings（编辑设置），然后创建并配置一个 RDM 共享磁盘，供 Windows 群集的所有 VM 节点使用：

   新建设备选项	说明
   RDM Disk（RDM 磁盘）	在“Virtual Hardware”（虚拟硬件）选项卡中选择 RDM Disk（RDM 磁盘），然后单击 Add（添加）。 选择您为 RDM 共享磁盘创建的 LUN。例如，选择“LUN for Quorum Disk”（仲裁磁盘的 LUN）。 单击 OK（确定）以创建新的 RDM 磁盘。
   Properties for the new RDM disk（新 RDM 磁盘的属性）	指定映射文件的储存位置。默认已选择 Store with Virtual Machine（使用虚拟机储存）选项。 确保 Compatibility Mode（兼容模式）设置为 Physical（物理）。 确保 Sharing（共享）设置为 Unspecified（未指定）。 单击 OK（确定）。

5. 在新 RDM 磁盘的属性中，将 Virtual device node（虚拟设备节点）设置为 SCSI Controller 1（SCSI 控制器 1）（即在步骤 3 中新建的控制器）。

6. 重复步骤 4 和步骤 5，为您针对目标 Windows 群集创建的每个 LUN 添加一个 RDM 磁盘。

7. 继续执行步骤在虚拟目标 VM2 上。

要在目标 VM2 上指派 RDM 共享磁盘，请执行以下操作：

1. 登录到 vSphere Web 客户端。

2. 起动 Host and Clusters（主机和群集）视图以在客户端中显示库存对象。

3. 右键单击 VM2 并选择 Edit Settings（编辑设置），然后为共享磁盘配置一个 SCSI 控制器，以供其在 VM2 节点上使用：

   新建设备选项	说明
   SCSI Controller（SCSI 控制器）	在“Virtual Hardware”（虚拟硬件）选项卡中选择 SCSI Controller（SCSI 控制器），然后单击 Add（添加）。 SCSI Bus Sharing（SCSI 总线共享）： Physical（物理） Type（类型）： LSI Logic SAS（LSI 逻辑 SAS） 单击 OK（确定）以创建新的 SCSI 控制器。

   在 VM2 上创建的每个 RDM 共享磁盘都应使用此 SCSI 控制器。

4. 右键单击 VM2 并选择 Edit Settings（编辑设置），然后按照 VM1 上的相同创建顺序创建一个 RDM 磁盘。

   新建设备选项	说明
   Existing Hard Disk（现有硬盘）	在“Virtual Hardware”（虚拟硬件）选项卡中选择 Existing Hard Disk（现有硬盘），然后单击 Add（添加）。 浏览并选择为 VM1 上的相应 RDM 磁盘创建的 LUN。 单击 OK（确定）在 VM2 上创建新的 RDM 磁盘。

5. 在新 RDM 磁盘的属性中，将 Virtual device node（虚拟设备节点）设置为 SCSI Controller 1（SCSI 控制器 1）（即在步骤 3 中新建的控制器）。

6. 重复步骤 4 和步骤 5，为您在目标 Windows 群集的 VM1 上所创建的每个 RDM 共享磁盘添加一个 RDM 磁盘。

7. 继续执行步骤部分 C.3.5, 为检测信号和数据网络配置 VM NIC。
